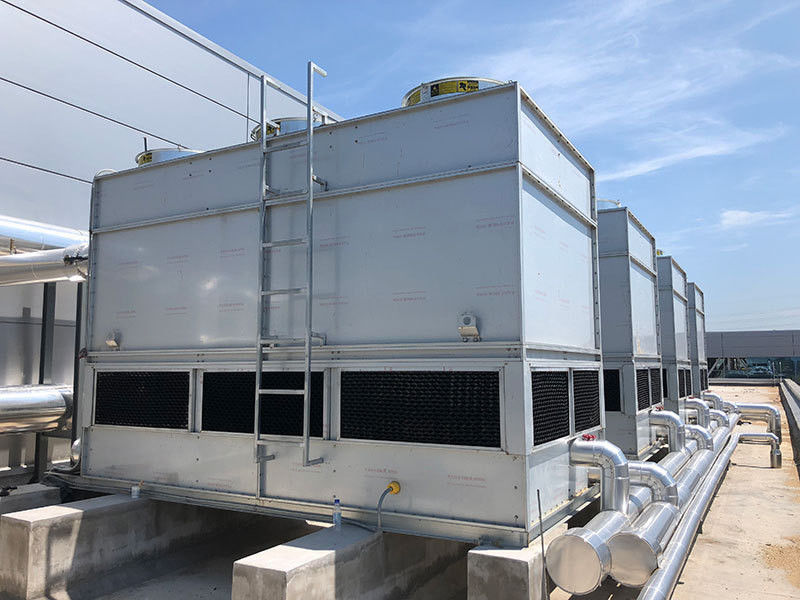

От 6 до 305 номинальных тонн Индуцированный проект Контрпоток охлаждающая башня Закрытая круговая охлаждающая башня
Описание продукта:
Серия GTM имеет обычную емкость от 6 до 305 номинальных тонн. корпус изготовлен из специальной стали или нержавеющей стали, теплообменные катушки изготовлены из нержавеющей стали или красной меди.
Башни GTM, как правило, более компактны, занимают меньше места для установки, работают без наполнения влажной палубы, более подходящие для охлаждения горячей жидкости с более высокой температурой входа.Размеры башен могут быть адаптированы к стандартным контейнерам или конкретным условиям проекта.
Спецификация продукта:
|
Модель Нет, нет. |
Номинальный Степень потока (тонны) |
Вентилятор |
Циркуляционный насос |
Коннектиг трубы (мм) |
Общие размеры (мм) |
Вес |
|||||||||||||
|
Сила (kw) |
Объем воздуха (м3/с) |
Сила (kw) |
Объем воздуха (м3/ч) |
вход/выход |
Пригласить. |
дренаж |
Л |
W |
H |
NET (в кг) |
Бегущий (в кг) |
||||||||
| GTM-15 |
6 |
0.55 |
2.4 |
0.75 |
20 |
DN50 |
DN25 |
DN40 |
2200 |
1000 |
1830 |
450 |
700 |
||||||
| GTM-110 |
12 |
0.55 |
2.4 |
0.75 |
20 |
DN50 |
DN25 |
DN40 |
2400 |
1000 |
1900 |
490 |
800 |
||||||
| GTM-115 |
18 |
0.55х2 |
2.4×2 |
0.75 |
20 |
DN65 |
DN25 |
DN40 |
2300 |
1020 |
1830 |
460 |
1000 |
||||||
| GTM-120 |
24 |
0.55х2 |
2.4×2 |
0.75 |
20 |
DN65 |
DN25 |
DN40 |
2300 |
1020 |
1900 |
500 |
1050 |
||||||
| GTM-225 |
30 |
0.55х2 |
2.4×2 |
1.5 |
45 |
DN80 |
DN25 |
DN40 |
2860 |
1240 |
2050 |
730 |
1650 |
||||||
| GTM-230 |
37 |
1.1×2 |
3.7х2 |
1.5 |
45 |
DN80 |
DN25 |
DN40 |
2860 |
1240 |
2180 |
830 |
1760 |
||||||
| GTM-235 |
43 |
1.1×2 |
3.7х2 |
1.5 |
45 |
DN65×2 |
DN25 |
DN40 |
2860 |
1240 |
2420 |
1050 |
2030 |
||||||
| GTM-340 |
49 |
1.5×2 |
5.1×2 |
2.2 |
60 |
DN65×2 |
DN25 |
DN40 |
2860 |
1520 |
2440 |
1280 |
2500 |
||||||
| GTM-350 |
61 |
1.5×2 |
5.1×2 |
2.2 |
60 |
DN80×2 |
DN25 |
DN40 |
2860 |
1520 |
2630 |
1370 |
2660 |
||||||
| GTM-365 |
79 |
1.1×4 |
3.7×4 |
2.2 |
60 |
DN80×2 |
DN25 |
DN40 |
3200 |
1760 |
2630 |
1820 |
3460 |
||||||
| GTM-370 |
85 |
1.1×4 |
3.7×4 |
2.2 |
114 |
DN80×2 |
DN25 |
DN40 |
3200 |
2120 |
2750 |
1930 |
3970 |
||||||
| GTM-380 |
98 |
1.5×4 |
5.1×4 |
2.2 |
114 |
DN80×2 |
DN25 |
DN40 |
3200 |
2120 |
2750 |
2050 |
4000 |
||||||
| GTM-390 |
110 |
1.5×4 |
5.1×4 |
2.2 |
114 |
DN80×2 |
DN25 |
DN40 |
3200 |
2120 |
2750 |
2150 |
4050 |
||||||
| GTM-3100 |
122 |
1.5×4 |
5.1×4 |
2.2 |
114 |
DN80×2 |
DN25 |
DN40 |
3550 |
2120 |
2750 |
2330 |
4710 |
||||||
| GTM-3110 |
134 |
1.5×6 |
5.1×6 |
2.2 |
114 |
DN80×2 |
DN25 |
DN40 |
4150 |
2120 |
2870 |
2650 |
5550 |
||||||
| GTM-5125 |
152 |
1.5×8 |
5.1×8 |
3.7 |
140 |
DN100×2 |
DN40 |
DN40 |
4750 |
2120 |
2970 |
3100 |
6500 |
||||||
| GTM-5150 |
183 |
1.5×8 |
5.1×8 |
3.7 |
140 |
DN100×2 |
DN40 |
DN40 |
5050 |
2120 |
3120 |
3500 |
7480 |
||||||
| GTM-7175 |
213 |
1.5×8 |
5.1×8 |
5.5 |
160 |
DN125×2 |
DN40 |
DN40 |
5480 |
2120 |
3120 |
3800 |
8240 |
||||||
| GTM-7200 |
244 |
1.5×8 |
5.1×8 |
5.5 |
160 |
DN125×2 |
DN40 |
DN40 |
5080 |
2620 |
3120 |
4800 |
9170 |
||||||
| GTM-7225 |
274 |
1.5×8 |
5.1×8 |
5.5 |
160 |
DN125×2 |
DN40 |
DN40 |
5480 |
2620 |
3220 |
5600 |
11300 |
||||||
| GTM-10250 |
305 |
1.5×10 |
5.1×10 |
7.5 |
240 |
DN150×2 |
DN40 |
DN40 |
6230 |
2620 |
3220 |
6000 |
12560 |
||||||
Теория работы продукта:
Поскольку башни противопотока, сухой холодный воздух поступает через люки с обеих сторон башни снизу,и притягивается вверх проходя большой поверхности теплообмена секции катушек под индуцированными вентиляторамиВ результате вентиляторы на вершине выталкивают воздух из башни в атмосферу.часть тепла из жидкостей внутри замкнутого цикла эффективно переноситсяи выброшены во внешнюю среду.
