Станционный клапан автоматического открытия и закрытия
Описание продукта:

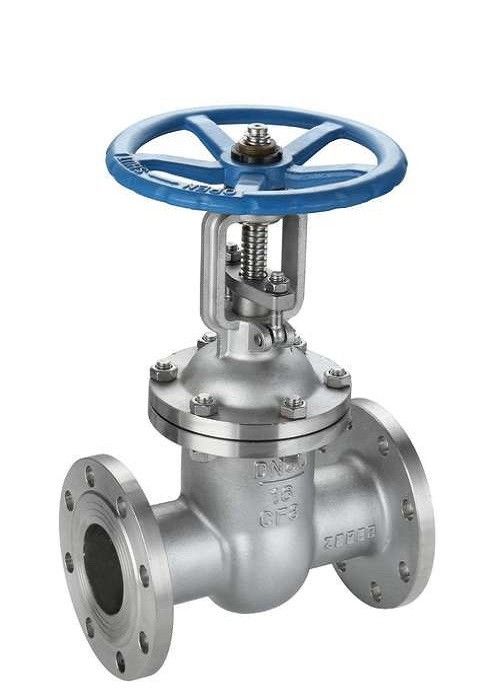

Вентиль ворота из нержавеющей сталиявляется одним из наиболее распространенных клапанов открытия и закрытия, который использует дверную пластину (т.е. части открытия и закрытия, в которых части открытия и закрытия называются дверными пластинами или воротами,и сиденья шлюза называются сиденья шлюза пластины) для подключения (полностью открыты) или отрезать (полностью закрыты) среды в трубопроводеНе разрешается использовать его в качестве перехватчика потока.
Направление движения ворот перпендикулярно направлению жидкости.Кран закрывается через контакт между сиденьем клапана и пластинкой порта.
Во время использования следует избегать небольшого открытия шлюза, поскольку эрозия высокоскоростной текущей среды ускорит повреждение уплотнительной поверхности.
Параметр продукта:
| 型号Тип | 公称通径DN(мм) | 尺寸Dimension ((mm) Размер | |||||||
| Л | D | D1 | D2 | b-f | Z-φd | H | D0 | ||
|
Z41H(/W/Y) -10 Z541H ((/W/Y) -10 Z941H(/W/Y) -10
|
15 | 130 | 95 | 65 | 45 | 12-2. | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2. | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2. | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2. | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3. | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3. | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
Условия труда:
1. Условия работы при высоких температурах и давлении:
Клапан для жесткой герметизацииможет применяться при средней температуре до 400°C, давлении до 2500-5000psi условиях работы.
2. Сильные коррозионные среды:
Строго уплотненный клапан имеет высокую коррозионную стойкость и может использоваться в различных кислотных, щелочных, солевых и других сильных коррозионных средах.
3Средства высокой вязкости:
Клапки жесткой герметизации обладают хорошей самоочищаемостью и текучестью и могут использоваться в трубопроводных системах для среды с высокой вязкостью.
4. твердые частицы или среды, содержащие целлюлозу:
Строго уплотненный клапан имеет передовой уплотнительный механизм, который может лучше обрабатывать среды, содержащие частицы, целлюлозу, остатки и т. д., и предотвращать блокировку.
