Модель	Объем		Разница температуры в °C	Размер	Вентилятор					Промышленный трубный клапан						Шум dB ((A))	Вес в кг	Масса в кг
Модель	28°C	27°C	Разница температуры в °C	Л×В×Х	Объем воздуха (десять тысяч) м3/ч	Диаметр см	Мощность кВт	Транс Миссия	Число	Труба для ввода воды мм	Распределение воды мм	Выпуск воды в мм	Водоснабжение мм	Переточная труба мм	Выпуск водоотведения в мм	Шум dB ((A))	Вес в кг	Масса в кг
10	10	12	5	1700×850×1250	0.60	500	0.37	Прямая	1	40	32х2	65	25	30	30	¥50	200	450
			6	1700х850х1500	0.72	600	0.75									¥50	210	460
			10	1700х850х1750	1.05	700	0.75										220	470
			25	1700×850×2000	1.80	700	1.5										230	480
15	15	18	5	1800х950х1500	0.72	600	0.55	Прямая	1	50	40х2	65	25	30	30	¥50	230	530
			6	1800х950х1750	1.05	700	0.75									¥50	240	540
			10	1800×950×2000	1.80	700	1.10										260	560
			25	1800×950×2250	2.70	800	1.5										280	580
20	20	25	5	1900×1150×1750	1.05	700	0.75	Прямая	1	65	50х2	80	25	40	30	¥50	320	870
			6	1900х1150х2000	1.25	800	0.75									¥50	340	800
			10	1900х1150х2250	1.8	800	1.10										360	910
			25	1900×1150×2500	3.2	800	1.5										380	930
30	30	a5	5	2100х1150х2000	1.8	800	1.10	Прямая	1	65	50х2	80	25	40	40	¥50	350	950
			6	2100х1250х2250	2.2	900	1.10									¥50	380	980
			10	2100×1250×2500	3.3	900	1.5										400	1000
			25	2100×1250×2700	4.4	1000	2.2										450	1050
50	50	55	5	2800х1450х2250	3.3	1000	1.1	Прямая	1	80	65х2	100	40	50	50	¥50	750	1450
			6	2800х1450х2500	3.8	1200	1.5									¥50	760	1510
			10	2800х1450х2750	4.8	1200	2.2										820	1600
			25	2800×1450×2900	6.5	1200	2.2										900	1700

Модель	Объем		Разница температуры°C	Размер	Вентилятор					Промышленный трубный клапан						Шум dB ((A))	Вес в кг	Вес в кг
Модель	28°C	27°C	Разница температуры°C	Л×В×Х	Объем воздуха (Десять тысяч) м3/ч	Диаметр см	Мощность кВт	Транс Миссия	Число	Труба для ввода воды мм	Распределение воды мм	Выпуск воды в мм	Водоснабжение мм	Переточная труба мм	Выпуск водоотведения в мм	Шум dB ((A))	Вес в кг	Вес в кг
B0	80	90	5	3500 × 1700 × 3000	5.4	1200	2.2	Прямая	1	100	80х2	125	40	50	50	¥51	890	1900
			6	3500х1700х3200	6.2	1500	3.0									¥51	1000	2100
			10	3500×1700×3600	6.5	1500	3.0										1300	2400
			25	3500×1700×4100	7.2	1500	4.0										1500	2600
100	100	115	5	3800х2100х3000	6,5	1500	3.0	Прямая	1	125	100х2	150	40	50	50	¥51	1050	2550
			6	3800×2100×3100	6.8	1800	3.0									¥51	1200	2600
			10	3800×2100×3600	7.5	1800	4.0										1500	2750
			25	4000×2300×4100	10.5	2000	5.5										1800	2950
125	125	140	5	3800×2400×3000	7.2	1500	3.0	Прямая	1	125	100х2	150	40	50	50	₹ 52	1300	2650
			6	3800×2400×3100	9.7	1800	4.0									₹ 52	1400	2700
			10	3800 × 2400 × 3600	10.5	1800	4.0										1600	2950
			25	4000х240084100	13.6	2000	5.5										2000	3350
150	150	170	5	4000×2700×3000	8.5	1800	4.0	Прямая	1	150	125х2	200	40	50	50	₹ 52	1400	2850
			6	4000×2700×3100	9.7	2000	4.0									₹ 52	1650	3100
			10	4200×2700×3600	13.6	2000	5.5										2000	3450
			25	4400×2700×4100	16.0	2400	7.5										2400	4150
175	175	180	5	4000×2800×3000	9.0	1800	4.0	Прямая Уменьшить	1	150	125х2	200	40	50	50	¥50	1800	3400
			6	4200х2800х3100	9.8	2000	5.5									¥50	1900	3550
			10	4200 × 2800 × 3600	14.0	2000	5.5										2400	3900
			25	4400×2800×4100	16.0	2400	7,5										2700	4300
200	200	230	5	4200×3000×3000	12.2	2000	5.5	Прямая Уменьшить	1	200	125х2	250	40	50	50	¥53	1950	3600
			6	4200х3000х3100	13.0	2000	5.5									¥53	2100	3780
			10	4400×3000×3600	16.2	2400	7.5										2400	4250
			25	4800×3200×4100	18.0	2800	11.0										2700	4750
250	250	280	5	4400х3300х3000	13.6	2400	7.5	Уменьшить	1	200	150х2	250	40	65	65	¥56	2400	4470
			6	4400х3300х3100	16.2	2400	7.5									¥56	2600	4700
			10	4800×3300×3600	18.5	2800	11.0										2700	4900
			25	4800х3300х4100	20.5	2800	11.0										2900	5300
300	300	320	5	4800х3900х3000	16.2	2800	7.5	Уменьшить	1	250	150х2	300	40	65	65	¥56	2700	5450
			6	4800х3900х3100	18.6	2800	11.0									¥56	2900	5650
			10	5000х3900х3600	18.6	3000	11.0										3000	5900
			25	5200×3900×4100	20.5	3200	11.0										3150	6700
350	350	375	5	4000х5600х3000	18,6	1800	4.0	Прямая Уменьшить	2	250	125х4	200х2	40х2	50х2	50х2	¥56	3100	6900
			6	4200×5600×3000	20.5	2000	5.5									¥56	3180	7300
			10	4200×5600×3600	23.0	2000	5.5										3450	7800
			25	4400х5600х4100	25.8	2400	7.5										3900	8500
400	400	430	5	4200×6000×3000	25.0	2000	5.5	Прямая Уменьшить	2	200	125х4	250х2	40х2	50х2	50х2	¥59	3300	7200
			6	4200×6000×3100	27.0	2000	5.5									¥59	3500	7500
			10	4400×6000×3600	32.0	2400	7.5										3950	7700
			25	4800×6400×4100	40.0	2800	11.0										4200	8000

Модель	Объем		Разница температуры °C	Размер	Вентилятор					Промышленный трубный клапан						Шум dB ((A))	Вес в кг	Вес в кг
Модель	28°C	27°C	Разница температуры °C	Л×В×Х	Объем воздуха (десять тысяч) м3/ч	Диаметр см	Мощность кВт	Транс Миссия	Число	Труба для ввода воды мм	Распределение воды мм	Выпуск воды в мм	Водоснабжение мм	Переточная труба мм	Выпуск водоотведения в мм	Шум dB ((A))	Вес в кг	Вес в кг
450	450	480	5	4000×8100×3000	25.0	1800	4.0	Прямая Уменьшить	3	300	125х6	200х3	40х3	50х3	50х3	¥59	4050	8400
			6	4000х8100х3100	29.0	1800	4.0									¥59	4200	8500
			10	4200×8100×3600	40.0	2000	5,5										4500	9000
			25	4400х8100х4100	48.0	2400	7.5										4900	10000
500	500	550	5	4400×6600×3000	27.0	2400	7.5	Уменьшить	2	300	150х4	250х2	40х2	65х2	65х2	¢60	4100	8600
			6	4400х6600х3100	32.0	2400	75									¢60	4250	9000
			10	4800 × 6600 × 3600	38.0	2800	11.0										4600	11000
			25	4800х6000х4100	52.0	2800	11.0										4960	11500
600	00	650	5	4200×9000×3000	32.5	2000	5.5	Прямая Уменьшить	3	350	125х6	250х3	40х4	50х3	50х3	¥61	4650	10500
			6	4200х9000х3100	40.0	2000	5.5									¥61	4800	11000
			10	4400×9000×3600	45.5	2400	7.5										5300	12500
			25	4800х9600х4100	60.0	2800	11.0										5900	13000
700	700	750	5	4000×11200×3000	40.0	1800	4.0	Прямая Уменьшить	4	350	125х8	200х4	40х4	50х4	50х4	¥62	6100	13000
			6	4200×11200×3100	45.5	2000	5.5									¥62	6250	13500
			10	4200×11200×3600	52.5	2000	5.5										6700	14000
			25	4400×11200×4100	70.0	2400	7.5										7600	15000
800	800	860	5	4200х12000х3000	48.0	2000	5.5	Прямая Уменьшить	4	400	125х8	250х4	40х4	50х4	50х4	¥62	6100	15100
			6	4200×12000×3100	52.5	2000	5.5									¥62	6300	15600
			10	4400×12000×3600	72.0	2400	7.5										7200	16000
			25	4800х12800х4100	80.0	2800	11.0										8100	16900
900	900	960	5	4000х16200х3000	54.0	1800	4.0	Прямая Уменьшить	6	400	125х12	200х6	40х6	50х6	50х6	₹ 65	6600	13800
			6	4000х16200х3100	57.5	2000	4.0									₹ 65	7000	16000
			10	4200×16200×3600	67.5	2000	5.5										8600	16800
			25	4400×16200×4100	90.0	2400	7.5										10000	17600
1000	1000	1230	5	4200×15000×3100	62.5	5000	5.5	Прямая Уменьшить	5	400	125х10	250х5	40х5	50х5	50х5	¥68	7600	16600
			6	4200×15000×3100	65.5	2000	5.5									¥68	7800	16900
			10	4200×15000×3100	75.5	2400	7.5										9100	18900
			25	4800х16000х4100	98.0	2800	11.0										10100	20700
1200	1200	1350	5	4200х18000х3000	100	2000	5.5	Прямая Уменьшить	6	500	125х12	2506	40%6	50х6	50х6	¥68	9400	21000
			6	4200х18000х3100	115	2000	5.5									¥68	9600	22000
			10	4400х18000х3600	140	2400	7.5										10100	23000
			25	4800×19200×4100	210	2800	11.0										12200	26000
1500	1500	1650	5	4400×19800×3000	100	2400	7.5	Уменьшить	6	500	125х12	250х6	40х6	65х6	65х6	¥68	10100	23000
			6	4400×19800×3100	115	2400	7.5									¥68	11500	25000
			10	4800×19800×3600	140	2800	11.0										12500	31000
			25	4800х19800х4100	210	2800	11.0										14500	36000
1800	1800	1805	5	4200×27000×3000	100	2000	4.0	Прямая Уменьшить	9	550	125х18	250х9	40х9	50х9	50х9	¥68	14200	22500
			6	1200×27000×3100	120	2000	5.5									¥68	15000	24000
			10	4400×27000×3600	150	2400	7.5										17000	35000
			25	4800×28800×4100	240	2800	11.0										20000	56000

Модель	Размер	КолонкаРазмер						Промышленный трубный клапан
	L×W	Л мм	B мм	L1 мм	2×L2 мм	H> мм	Номер колонки	DN0 мм	DN1xЧисло мм	DN2 мм	DN3xЧисло мм	DN4xЧисло мм	DN5xЧисло мм
350	5200×4600	5200	4600	1700	1750	800	16	250	125х4	300	40	50	50
	5400×4600	5400	4600	1800	1800
	5600×4600	5600	1600	1800	1900
400	5600х5200	5600	5200	1800	1900	1000	16	300	125х4	350	40	50	50
	5800×5200	5800	5200	1900	1950
	6200×5200	6200	5200	2000	2100
450	5600×5400	5600	5400	1800	1900	1000	16	300	150х4	350	50	65	65
	5800х5400	5600	5400	1900	1950
	6200×5400	6200	5400	2000	2100
500	6200×5600	6200	5600	1550	1550	1000	25	300	150х4	350	50	65	65
	6400х5600	6400	5000	1600	1600
	6600х5600	6600	5600	1650	1650
600	6600х5800	6600	5800	1650	1650	1200	25	350	200х4	400	66	80	80
	7000х5800	7000	5800	1750	1750
	7100×5600	7100	5800	1775	1775
700	7000×6500	7000	6500	1750	1750	1200	25	350	200х4	400	65	80	80
	7400×6500	7400	6500	1850	1850
	8000×6500	8000	6500	2000	2000

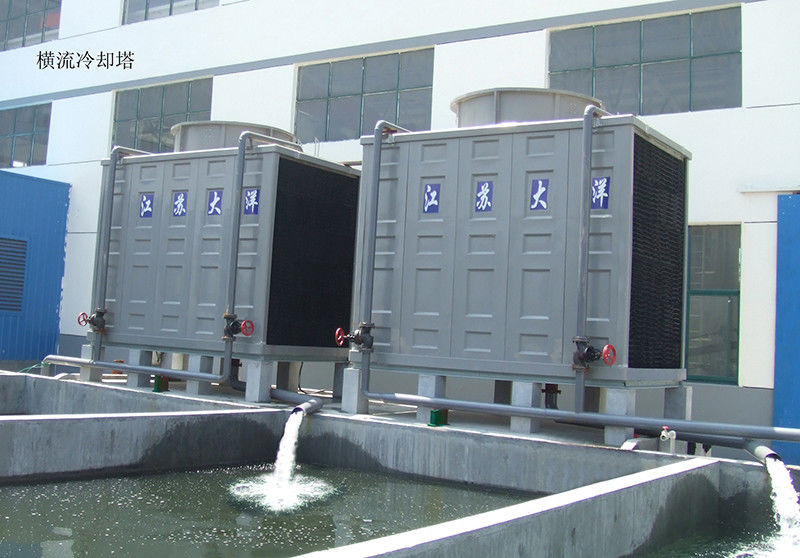

Институт CTI Квадратная комбинированная перекрестная открытая круговая охлаждающая башня

Объединенная охлаждающая башня с открытым контурным квадратом

Открытая охлаждающая башня Института CTI

Квадратная комбинированная охлаждающая башня с открытым контуром

Институт CTI Квадратная комбинированная перекрестная открытая круговая охлаждающая башня
