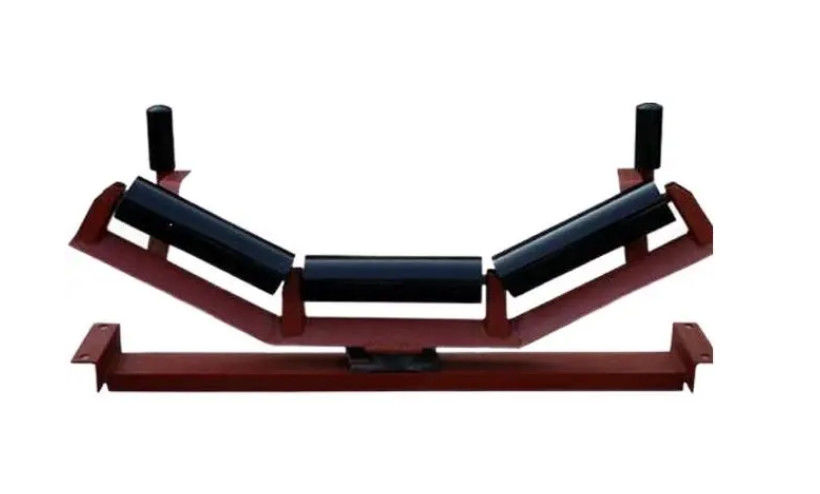

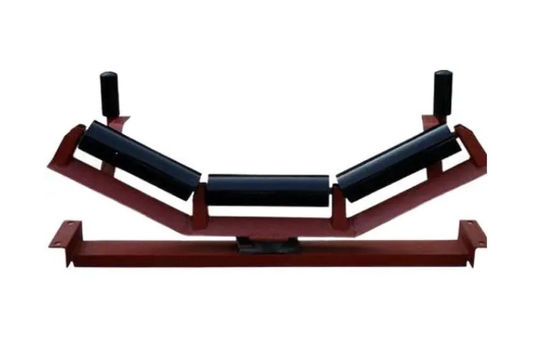

Прочный конвейер, несущий роликовый ремень, конвейер, несущий ролик

Прочный конвейер, несущий роликовый ремень, конвейер, несущий ролик

Обзор:

Рельсовые конвейеры - это устройства, используемые для поддержания конвейера и материалов, переносимых на нем, и для обеспечения стабильной работы конвейера.прокатывающие валы, прокатные наклонительные ролики, переходные ролики, параллельные верхние ролики, буферные ролики, саморазвертывающиеся ролики и ролики обратного разветвления (нижнего разветвления).

Классификация:

1. Конвейерные ролики:используются для переноса ветвей (верхних ветвей), доступных в 35° и 45°. Как правило, обычно используются 35° ролики с канавками.

2. Наклонные конвейерные ролики:Боковые ролики 35° наклоняются вперед на 15° в направлении движения, чтобы обеспечить хорошее центрирование конвейера и уменьшить вероятность его отклонения (рисунок 9).

3Переходный ролик:используется между головным или хвостовым роликом и первым набором канавных роликов. The conveyor belt can be gradually flattened from a flat shape to a groove or from a grooved shape to reduce the edge tension of the conveyor belt and prevent material from spreading when suddenly flattenedСуществует три типа переходных роликов: 10°, 20° и 30°.

4Верхний параллельный ролик:Используется для транспортировки готовых предметов.

5Буферный ролик:Существуют 35° и 45° резьбовые резиновые буферные ролики типа кольца.он может поглощать кинетическую энергию удара ремня, когда транспортируемые материалы падают, продлевая срок службы конвейера (рисунок 10).

6. Саморазвертывающийся ролик:Существуют два типа самонастраивающихся роликов: трения и конического типа (см. рисунки 11 и 12).Он может предотвратить конвейер от блуждания и играть роль центра и отклонения регулировкиИ верхние, и нижние ветви доступны.

7. Возвращение ветви роллер/нижнее ветви роллер:плоский (см. рисунок 13), V-образный, V-образный наклон вперед (см. рисунок 14), V-образный гребень (см. рисунок 15), спиральный (см. рисунок 15), обратный V-образный и другие типы.V-образные и V-образные наклонные вперед нижние ролики используются для большей пропускной способности и могут сосредоточить разгруженный конвейерV-образные и обратные V-образные ролики смонтированы вместе, чтобы иметь лучший эффект отклонения.V-образные гребенчатые и спиральные ролики могут удалять липкие материалы, прикрепленные к конвейерной ленте, держать поверхность ремня чистой и работать плавно без отклонений.
