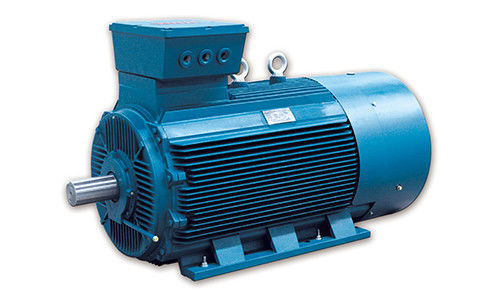

YE3 Серия Трёхфазный асинхронный двигатель A Трёхфазный 6-полюсный 50 Гц индукционный двигатель
Обзор асинхронного 3-фазного двигателя:
Трехфазный асинхронный двигатель изготовлен из высококачественного чугуна.Силиконовая стальная плита используется в ядре статора и ядре ротора, имеет хорошую изоляцию поверхности, низкие потери, что обеспечивает более высокую эффективность.Высококачественный изоляционный материал сочетает в себе идеальную изоляционную систему, которая делает изоляцию полностью без просвета., высокая жесткость обмотки, она может выдерживать переключение и обратную интенсивность, изоляция класса F делает двигатель с более высокой тепловой стабильностью и более длительным сроком службы.
Данные о производительности двигателя с полюсной индукцией фазы 6:
|
型 号 Тип |
功率 КВт |
额定 электрический ток А. |
转速 r/min |
эффективность Эф. % |
功率 Показатель П.Ф. |
额定 转矩 N.m. |
堵转转矩 额定转矩 Tst ТН |
堵转 电流 额定电流 Ист IN |
Максимальный поворотный момент 额定转矩 Tmax ТН |
шум dB ((A) |
| 同步转速 1500 р/мин | ||||||||||
| YE3-355M1-4 | 220 | 387 | 1490 | 96.0 | 0.90 | 1410 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355M-4 | 250 | 440 | 1495 | 96.0 | 0.90 | 1597 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L1-4 | 280 | 492 | 1495 | 96.0 | 0.90 | 1789 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L-4 | 315 | 554 | 1495 | 96.0 | 0.90 | 2012 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L2-4 | 355 | 638 | 1495 | 96.0 | 0.88 | 2268 | 1.7 | 7.0 | 2.2 | 95 |
| YE3-355L3-4 | 375 | 674 | 1495 | 96.0 | 0.88 | 2395 | 1.7 | 7.0 | 2.2 | 95 |
| 同步转速 1000 р/мин | ||||||||||
| YE3-71M1-6 | 0.18 | 0.76 | 850 | 54.6 | 0.66 | 2.02 | 1.9 | 4.0 | 2.0 | 52 |
| YE3-71M2-6 | 0.25 | 0.97 | 850 | 57.4 | 0.68 | 2.81 | 1.9 | 4.0 | 2.0 | 52 |
| YE3-80M1-6 | 0.37 | 1.2 | 910 | 68.0 | 0.70 | 3.88 | 1.9 | 5.5 | 2.0 | 54 |
| YE3-80M2-6 | 0.55 | 1.6 | 925 | 72.0 | 0.71 | 5.68 | 1.9 | 5.8 | 2.1 | 54 |
| YE3-90S-6 | 0.75 | 2.0 | 945 | 78.9 | 0.71 | 7.58 | 2.0 | 6.0 | 2.1 | 57 |
| YE3-90L-6 | 1.1 | 2.8 | 950 | 81.0 | 0.73 | 11.1 | 2.0 | 6.0 | 2.1 | 57 |
| YE3-100L-6 | 1.5 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2.0 | 6.5 | 2.1 | 61 |
| YE3-112M-6 | 2.2 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2.0 | 6.6 | 2.1 | 65 |
| Год 3-132S-6 | 3 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 1.9 | 6.8 | 2.1 | 69 |
| YE3-132M1-6 | 4 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 1.9 | 6.8 | 2.1 | 69 |
| YE3-132M2-6 | 5.5 | 12.7 | 975 | 88.0 | 0.75 | 53.9 | 1.9 | 7.0 | 2.1 | 69 |
| YE3-160M-6 | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 1.9 | 7.0 | 2.1 | 70 |
| YE3-160L-6 | 11 | 23.1 | 980 | 90.3 | 0.80 | 107 | 1.9 | 7.2 | 2.1 | 70 |
| YE3-180L-6 | 15 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 7.3 | 2.1 | 73 |
| YE3-200L1-6 | 18.5 | 37.8 | 985 | 91.7 | 0.81 | 179 | 1.9 | 7.3 | 2.1 | 73 |
| YE3-200L2-6 | 22 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 7.4 | 2.1 | 73 |
| ЕГЭ-3-225М-6 | 30 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 6.9 | 2.1 | 74 |
| Год 2003-250M-6 | 37 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 7.1 | 2.1 | 76 |
| ЕГЭ-3-280S-6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 7.3 | 2.0 | 78 |
| ЕГЭ-3-280М-6 | 55 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 7.3 | 2.0 | 78 |
| YE3-280M1-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 7.3 | 2.0 | 78 |
| Год 3315S-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 6.6 | 2.0 | 83 |
| Год 3315M-6 | 90 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 6.7 | 2.0 | 83 |
| YE3-315L1-6 | 110 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 6.7 | 2.0 | 83 |
| YE3-315L2-6 | 132 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 6.8 | 2.0 | 83 |
| YE3-315L3-6 | 160 | 296 | 990 | 95.6 | 0.86 | 1543 | 1.9 | 6.8 | 2.0 | 83 |
| YE3-355M1-6 | 160 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355M-6 | 185 | 342 | 995 | 95.7 | 0.86 | 1776 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355M2-6 | 200 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L1-6 | 220 | 401 | 995 | 95.8 | 0.87 | 2112 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L-6 | 250 | 456 | 995 | 95.8 | 0.87 | 2399 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L2-6 | 280 | 510 | 995 | 95.8 | 0.87 | 2687 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L3-6 | 315 | 581 | 995 | 95.8 | 0.86 | 3023 | 1.9 | 6.8 | 2.0 | 85 |
|
机座号 Рама |
极数 Поляки |
安装 尺 寸 及 公 差 Размер установки | 外 形 尺 寸 Общий размер | ||||||||||||
| D | Е | F | G | М | N | П | R | S | T | Кондиционер | AD | HF | Л | ||
| 63M | 2,4 | 11 | 23 | 4 | 8.5 | 115 | 95 | 140 | 0 | 4-Φ10 | 3 | 135 | 70 | 140 | 230 |
| 71M | 2,4,6 | 14 | 30 | 5 | 11 | 130 | 110 | 160 | 0 | 4-Φ10 | 3.5 | 145 | 80 | 160 | 255 |
| 80M | 2,4,6,8 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 165 | 145 | 245 | 295 |
| 90S | 2,4,6,8 | 24 | 50 | 8 | 20 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 180 | 165 | 265 | 345 |
| 90 л | 385 | ||||||||||||||
| 100 л | 2,4,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 205 | 175 | 300 | 390 |
| 112M | 2,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 225 | 190 | 315 | 420 |
| 4 | 450 | ||||||||||||||
| 132S | 2,4,6,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 0 | 4-Φ15 | 4 | 270 | 220 | 370 | 465 |
| 132M | 505 | ||||||||||||||
| 160 м | 2,4,6,8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 320 | 260 | 435 | 610 |
| 160 л | 650 | ||||||||||||||
| 180 м | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 440 | 685 |
| 180 л | 725 | ||||||||||||||
| 200 л | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 505 | 775 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 550 | 815 |
| 225M | 2 | 55 | 110 | 16 | 49 | 810 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 840 | ||||||||||
| 250 миллионов | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 655 | 920 |
| 4,6,8 | 65 | 58 | |||||||||||||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 670 | 965 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 280 м | 2 | 65 | 18 | 58 | 1015 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
