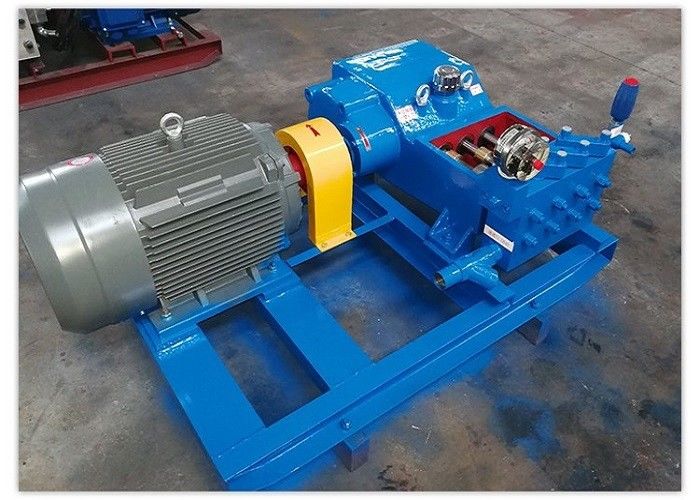

3WP35 Реципрокативный тройной насос для рассасывания
Триплексный насос с плунгером
Высокоточный обратный насос состоит в основном из силовой части, состоящей из сиденья, коленчатого вала, соединительного стержня, перекрестка и т.д.и гидравлическая часть, состоящая из впускного и выпускного клапанов, поршень, коробка наполнения, корпус насоса и т.д. и устанавливается вместе с источником питания и механизмом передачи.двигатель передает его на коленчатый вал через ремень или редуктор, а затем преобразует вращение в линейное движение через соединительный стержень и перекрестную головку.и поочередно контролировать жидкость, поступающую в водосборникЖидкая среда в клапане увеличивает давление и направляется к использованию через отводный клапан.с входами и выходами с обеих сторон для легкого размещения и установки, и оснащен полностью открытым предохранительным клапаном.
ВНасос для плунжераимеет характеристики компактной конструкции, небольшого размера, высокой эффективности, красивого внешнего вида, удобной эксплуатации и обслуживания, легкого и гибкого движения и т. д.различные специальные конструкции могут быть сделаны в соответствии с различными требованиями пользователей, различные среды и различные методы передачи для удовлетворения потребностей большинства пользователей.
Спецификация триплексового насоса:
|
Номинальная нагрузка пластика: 650 кг. |
Длина хода: 35 мм |
Масса: 120 кг |
|||||||||||
|
Модель 3WP35Высокое давление триплексный взаимный насос |
|||||||||||||
| Диаметр плунгера (мм) | 42 | 41 | 38 | 35 | 32 | 29 | 25 | 22 | 20 | 18 | 16 | 14 | |
| Рабочее давление (MPa) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| Скорость (мин) | Поток L/мин M3/ч Мощность KW | ||||||||||||
|
90 |
Л/мин | 13 | 12 | 11 | 10 | 8 | 6 | 4.6 | 3.5 | 2.9 | 2.4 | 2 | 1.4 |
| М3/ч | 0.78 | 0.75 | 0.64 | 0.54 | 0.45 | 0.37 | 0.27 | 0.21 | 0.17 | 0.14 | 0.12 | 0.08 | |
| KW | 0.75 | 1 | 1.5 | 1.6 | 1.6 | 1.44 | 1.47 | 1.4 | 1.45 | 1.44 | 1.6 | 1.4 | |
|
110 |
Л/мин | 16 | 15 | 13 | 11 | 9 | 7.6 | 5.6 | 4.3 | 3.6 | 2.9 | 2.5 | 1.8 |
| М3/ч | 0.96 | 0.91 | 0.78 | 0.66 | 0.55 | 0.45 | 0.34 | 0.26 | 0.21 | 0.17 | 0.15 | 0.1 | |
| KW | 1 | 1.2 | 1.56 | 1.76 | 1.8 | 1.8 | 1.79 | 1.72 | 1.8 | 1.74 | 2.2 | 1.7 | |
| 130 | Л/мин | 19 | 18 | 15 | 13 | 11 | 9 | 6.6 | 5 | 4.3 | 3.4 | 2.9 | 2 |
| MP/h | 1.13 | 1.1 | 0.93 | 0.79 | 0.66 | 0.54 | 0.4 | 0.31 | 0.25 | 0.2 | 0.17 | 0.12 | |
| KW | 1.5 | 1.8 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.32 | 2.2 | ||
| 150 | Л/мин | 22 | 20 | 18 | 15 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
| М3/ч | 1.30 | 1.20 | 1.10 | 0.89 | 0.78 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | 0.12 | |
| KW | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 200 | Л/мин | 29 | 28 | 24 | 20 | 17 | 14 | 10 | 8 | 6 | 5 | 4 | 3 |
| MP/h | 1.70 | 1.68 | 1.44 | 1.20 | 1.02 | 0.84 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | |
| KW | 1.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
280 |
Л/мин | 40 | 38 | 33 | 28 | 23 | 19 | 14 | 11 | 9 | 7 | 6 | 4 |
| М3/ч | 2.40 | 2.26 | 1.98 | 1.68 | 1.38 | 1.14 | 0.84 | 0.66 | 0.54 | 0.42 | 0.36 | 0.24 | |
| KW | 2.2 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
|
330 |
Л/мин | 48 | 46 | 39 | 33 | 28 | 23 | 17 | 13 | 11 | 9 | 7 | 5 |
| MP/h | 2.87 | 2.75 | 2.34 | 1.98 | 1.68 | 1.38 | 1.02 | 0.78 | 0.66 | 0.54 | 0.42 | 0.30 | |
| KW | 2 | 4 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5 | 5.5 | 5 | 5.5 | 5 | |
| 400 | Л/мин | 58 | 55 | 47 | 40 | 34 | 28 | 20 | 16 | 13 | 10 | 8 | 6 |
| М3/ч | 3.47 | 3.29 | 2.81 | 2.39 | 2.03 | 1.68 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
| KW | 2 | 4 | 5.5 | 6 | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 450 | Л/мин | 65 | 62 | 53 | 45 | 38 | 31 | 23 | 18 | 15 | 12 | 9 | 7 |
| М3/ч | 3.89 | 3.71 | 3.17 | 2.69 | 2.27 | 1.86 | 1.38 | 1.08 | 0.90 | 0.72 | 0.54 | 0.42 | |
| KW | 3 | 5 | 6 | 7 | 7.5 | 7 | 7 | 7 | 7.5 | 7 | 7 | 7 | |
※ Когда вы хотите выбрать один вид высокого давления переменного насоса с определенной скоростью потока и давления и высокого давления насос для специальной среды,Пожалуйста, приобретите ваш последний общий чертеж и чертеж фундамента из нашей фабрики.
Применение триплексового плунжера:
Наши продукты подходят для использования в качестве процессовых насосов в нефтегазовой, химической и удобрениях промышленности, а также могут быть использованы в качестве очистки воды под высоким давлением и очистки в металлургии, строительстве,судостроение, сахарная, бумажная и другие отрасли промышленности, как источники передачи для гидравлических машин, а также в пищевой промышленности, фармацевтике, машиностроении и т. д. Секторы, требующие производства жидкостей высокого давления.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
