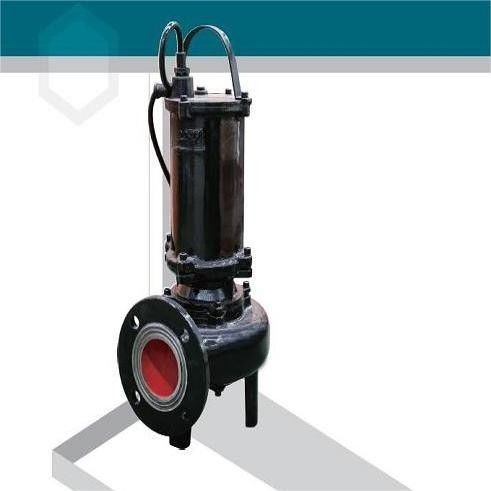

Электрический подводный насос подводный насос для очистки сточных вод
Условия работы продукции
1Температура среды не должна превышать 40°С, плотность -1050 кг/м, а значение pH - в пределах 5-9.
2Во время работы насос не должен быть ниже минимального уровня жидкости, см. "Найменьший уровень жидкости".
3Номинальное напряжение 380В,номинальная частота 50Гц.Мотор может работать успешно только при условии, что отклонения как номинального напряжения, так и частоты не превышают ±5%.
4Максимальный диаметр твердого зерна, проходящего через насос, не должен превышать 50% диаметра выхода насоса.
Спецификации продукции
Например, 50WQC15-8-0.75
50------Апертура отвода ((мм)
WQ------ Погружаемый насос для сточных вод
Структура третьего поколения
15------Пропускная способность ((m3/h)
8------Глава (м)
0.75------Мощность установленного двигателя ((kw)
| 序号 | 型号 | 排口径 Диаметр выхода (мм) | 流量 Мощность | 扬程 Глава (м) | 转速 Скорость (r/min) | 功率 Мощность (кВт) | Эффективность (%) | Вес (кг) | |
| Нет, нет, нет. | Тип | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 Диаметр выхода (мм) |
流量 Мощность | 扬程 Глава (м) |
转速 Скорость (r/min) |
功率 Мощность (кВт) |
Эффективность (%) |
Вес Масса (кг) |
|
| Нет, нет, нет. | Тип | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
Структуры продукции
Подшипник:Высококачественный подшипник, который при разумной конфигурации может продлить время работы насоса.
Охлаждение:Охлаждение насоса:прямое охлаждение с помощью насоса для перекачки среды
Мотор:Изоляция класса F, максимальная рабочая температура 155°C и защитный класс IPX8 с эффективной герметикой.
Механическая уплотнитель:Используйте высококачественную механическую уплотнитель, два пути уплотнения обеспечивают двигатель с двойной защитой.
Нефтяная камера:Масло может смазывать и охлаждать механическую уплотнитель и реализовать прикрепленную функцию безопасности, предотвращая проникновение жидкости в двигатель.Воздух определенного количества, оставленного внутри камеры, может снизить давление, накопительно повышенное.
ДвигательОптимизированная конструкция оставляет насос мощную мощность в волокна и твердых дренажа и не блокирующих в жидкости транспортировки
Оболочка насоса:Использование ноу-хау CAD/CAM повышает эффективность насоса и снижает износ.
Остров:
Насос является коаксиальным с двигателем
Как можно короче спроектированный растянутый вращающийся вал может быть уменьшен с его отклонением и вибрацией, продлить продолжительность как механического уплотнения, так и подшипника и снизить шум при ходе.
Мониторная система:
Внутри статора есть три инкрустированных серийных выключателя управления теплом, которые находятся в состоянии "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), когда механическая уплотнение на стороне насоса протекает и соотношение масло-вода в масляной камере достигает определенной концентрации, автоматически отключить питание, чтобы остановить работу насоса.
Функция проверки наличия фазового недостатка двигателя с помощью электрического шкафа управления, чтобы предотвратить его сгорание из-за фазового недостатка.
