GB/T 9770 Стальной конвейерный ремень для транспортировки материалов
Описание продукта:

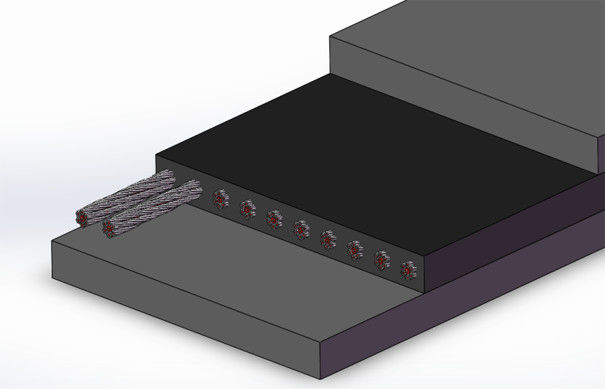

Конвейерная лента из стальной проволоки представляет собой резиновую конвейерную ленту со стальной проволокой в качестве скелета.Он обладает преимуществами высокой прочности, хорошая устойчивость к ударам, длительный срок службы, небольшое удлинение при использовании, хорошее образование канав и хорошая гибкость.большие расстояния, и высокой скорости.
Параметр продукта:
1) Конвейерные ремни из проволоки примеры маркировки (стандарты применения: GB/T 9770)
например, GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Стандартный код
1400 ------ Длина (м)
2200 ------ Ширина (мм)
ST3150 ------ Спецификации прочности
8+8 ------ Толщина верхнего и нижнего покрытия клея
H ------ Код уровня производительности слоя покрытия
2) Спецификация прочности конвейерной ленты из стального кабеля:
| Положение | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Протяжная прочность Н/мм |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Максимальный номинальный диаметр проволоки мм |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Расстояние между проволочными веревками мм |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
Толщина клея верхней крышки мм |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Толщина клея для нижней части крышки мм |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Спецификация ширины проволоки:
|
Ширина мм |
Количество проволочных канатов | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Таблица характеристик конвейерного ремня, покрывающего слой проволоки:
| Код уровня | Прочность тягового шнура, MPa≥ | Удлинение при перерыве,% ≥ | Количество износа,мм3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| Л | 20 | 400 | 150 |
| П | 14 | 350 | 200 |
| Примечание:Д в условиях сильного износа;H в условиях сильного царапины;L в нормальных условиях работы;P в устойчивости к маслу, теплу, кислотам и щелочам,конвейерные ленты, устойчивые к холоду и, как правило, огнеупорные | |||
