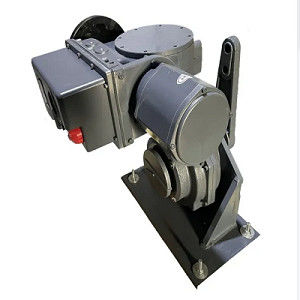

Электрический клапан-актуатор серии SD с четвертью поворота Моторизованный электрический актуатор

Электрический клапан-актуатор серии SD с четвертью поворота Моторизованный электрический актуатор

Обзор привода клапана четвертого поворота:

Электрические приводы с четвертью поворота используют электрическую энергию для открытия, закрытия или подачи газовых клапанов, которые требуют высокой точности позиционирования.Они предназначены для автоматизации точной работы клапанов, которые открываются и закрываются через вращающее движение 90° (четверть поворота), такие как шаровые клапаны, клапаны-зажимы, клапаны-задушители, клапаны-выгрузчики и клапаны-бабочки.Ротационные приводы четвертиворота также могут быть использованы для автоматизации демпера для регулирования потока воздуха в дымоходах и оборудовании для обработки воздуха для HVAC промышленности.

Активаторы четвертиворотного клапанаcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyИх компактная конструкция и относительно легкий вес идеально подходят для ситуаций, когда место для установки ограничено, что позволяет дополнительно освободить место для альтернативных вариантов трубопроводов.

Спецификация электрического клапана на четверть оборота:

Технические характеристики электрического привода на четверть оборота:

1. Китайский и английский меню отладки, простой и интуитивный
2. Поддерживает 3 метода управления: (все оптическая изоляция пары)
A. Управление типа переключателя может выбирать управление ходьбой или управление сохранением.
B. Аналоговый стандарт управления 4-20mA, импеданс входного сигнала 100Ω, импеданс выходного сигнала < 750Ω. (стандартная конфигурация)
C. Управление автобусом MODBUS (необязательно)
3Устройство имеет функции идентификации и коррекции фазовой последовательности. Трехфазное питание не требует идентификации фазовой последовательности, и устройство может работать нормально при подключении.
4У него есть функция защиты от фазовых потерь питания. Трехфазный приводящий механизм фазовых потерь питания автоматически останавливается и отображает фазовые потери.
5Существует множество мер защиты:
A. Электронный лимит
B. Защита от превышения крутящего момента
С. Защита от прерывания сигнала, оставаться на месте, полностью закрыто, полностью открыто, три способа на выбор
D. Защита от перегрева двигателя
E. Защита от застоя ротора, когда есть команда управления, после 8S не происходит обратной связи и он считается застоявшимся.
6. оборудованные 4-сторонние сигнализации сухих контактов, элементы сигнализации могут быть выбраны через настройки
7Высокая точность управления, ошибка ≤±1%, торможение использует торможение с задержкой реакции, а колебания тока невелики.
8. с функцией ESD аварийного управления.
9Наивысший уровень защиты IP67.

10. Внедрить стандарты IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 и ссылки.
