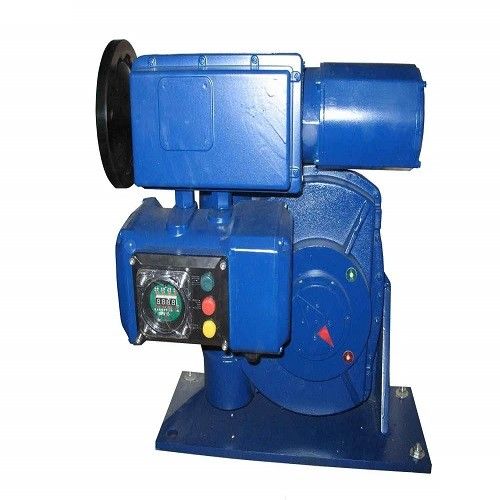

Серия SD Квартирный поворот Электрические приводы Моторизованный электрический приводы Интеллектуальный ножный монтированный тип
Обзор привода клапана четвертого поворота:
Механизм электрического привода - это устройство конечного управления системы измерения и управления промышленных процессов.Он может преобразовать сигнал системы управления в угловое смещение выходной валы для управления положением перехватчика в клапане или других регулирующих конструкций, чтобы контролируемую среду можно было контролировать в соответствии с правилами системы.
Условия работы электрических приводов четверти оборота:
1)Условия питания:
Одно напряжение переменного тока: 220V±10%
Трехфазный трехпроводный переменный ток: 380V±10%
Частота: 50/60 Гц ± 1%
DC220V
DC48V
Пожалуйста, укажите перед заказом специального источника питания
2)Окружающая среда
Температура: -10~+55°C или -20~+70°C
Относительная влажность: не более 95%, не коррозионная среда в окружающем воздухе
Рабочая система: обратимая периодическая рабочая система, количество соединений в час составляет 320 при скорости непрерывности соединения 50%.
Спецификация привода клапана четвертого поворота:
| Модель | Номинальный крутящий момент ((Nm) |
Полное время работы |
Фланцевая установка | База установлена | Оборудованные параметры двигателя | |
|
Монометрический фланц Стандарт ISO |
Модель шарового панциря | Код напряжения |
Номинальная мощность КВт |
|||
| ОА-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
